Тип — дворежимне реле на DIN-рейку, Кількість фаз — 1/3, Номінальний струм — 3*63А, Потужність- 13900ВА, Верхня межа напруги — 120-280В, Особливості — шестимодульне з індикатором напруги

Два режими роботи
Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електроустаткування (в т.ч. трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та у разі аварії на одній із фаз, буде вимкнуто лише аварійну фазу. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі аварії на одній із фаз будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле із контактором!

Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Усі налаштування та значення аварійних вимкнень зберігаються в незалежній пам'яті.

Вигідне рішення та 6 модулів у щиті

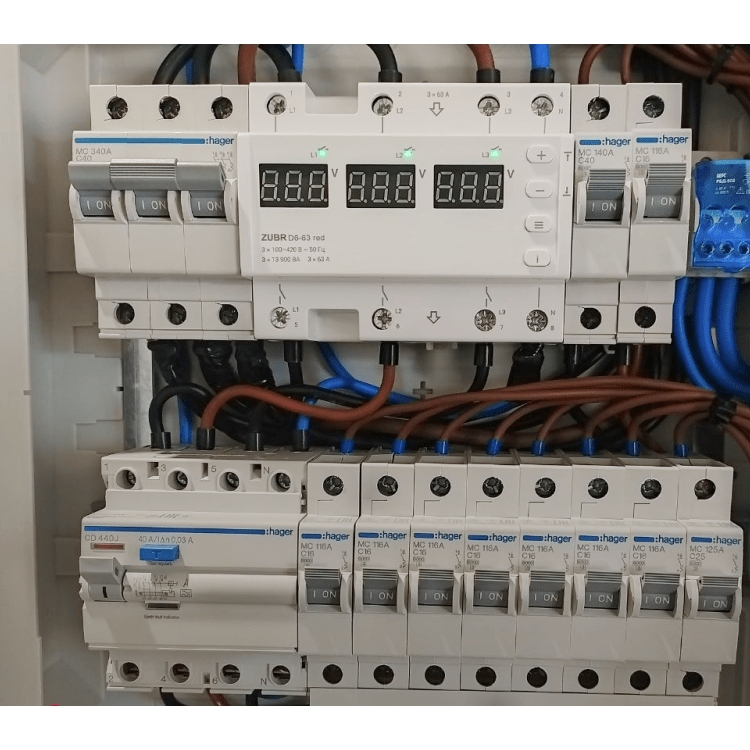

Фінансово ZUBR D6 red вигідніше, ніж три однофазні реле напруги. До того ж воно компактне і займає 6 стандартних модулів у розподільчому щиті. Його монтаж відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Точність вимірювання та професійна модель вимкнення навантаження
ZUBR D6 red використовує метод вимірювання напруги в мережі — True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

ВАЖЛИВО! Якщо ви звіряєте показання реле з вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле та вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж таки більше довіряєте своєму вимірюваному приладу, то показання реле можна скоригувати поправкою у показаннях напруги на екрані реле ±20 В.

Ви можете використовувати професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання за безпечних за величиною та тривалістю відхилень напруги.

Безпека та комфорт у користуванні
Реле напруги ZUBR D6 red оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу перевищить 70 °С.
Ви можете подивитися температуру всередині корпусу в будь-який момент, для моніторингу стану реле.
Ви можете заблокувати кнопки управління реле, щоб ніхто випадково не змінив параметри його роботи.
Ви можете вимкнути екрани реле в режимі очікування, щоб комфортно використовувати реле в житловому приміщенні. У випадку аварії на будь-якій фазі, екран блиматиме.

Додаткова безпека обладнання, що захищається
У ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу техніки, що захищається за рахунок зменшення повторних спрацьовувань реле:
— регульована максимальна кількість спрацьовувань захисту поспіль;
— регульований гістерезис за напругою.

Журнал аварійних спрацьовувань
Журнал здатний зберігати в енергонезалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруження при відключенні реле або спрацьовування термозахисту). Щоб оцінити стан та якість електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер та частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).

Основні характеристики
Категорія продукції	Реле напруги
Струм, А	3х63
Спосіб монтажу	На DIN-рейку
Кількість фаз	3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозахист	Є
TrueRMS	Є
Проф. затримка вимкнення	Є
Нижня межа напруги	120-210 В
Верхня межа напруги	220-280 В
Номінальна потужність навантаження	3 x 13 900 ВА
Час відключення навантаження при зниженні напруги	0,1-10,0 с (>120 В), не більше 0,04 с (<120В)
Час відключення навантаження при перевищенні напруги	не більше 0,04 с
Час затримки увімкнення навантаження	3-600 з
Перекос (асиметрія) фаз	10-80 В
Час відключення при перекосі фаз	0-30 з
Напруга живлення	3 х 100–420 В ~ 50 Гц
Маса	0,43 кг ±10%

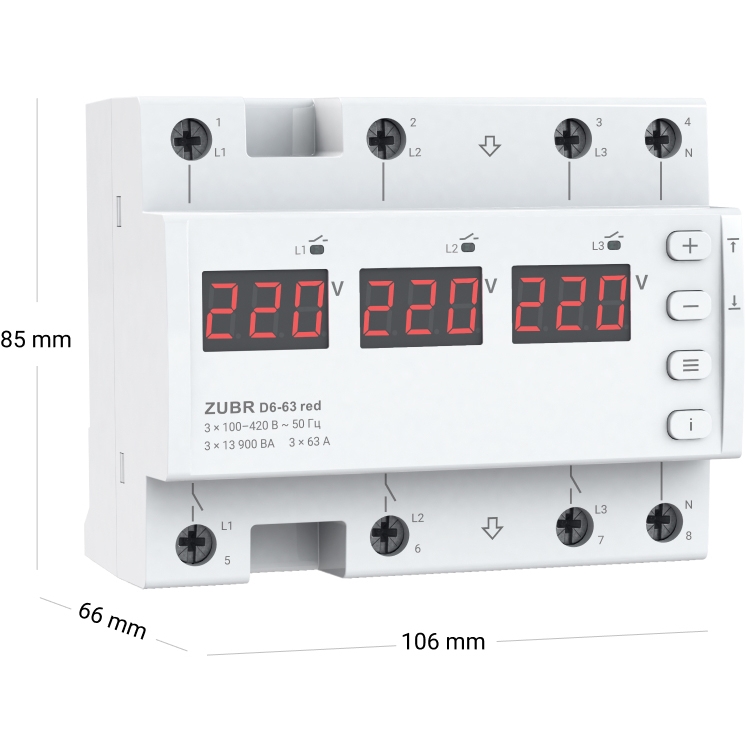

Габаритні розміри (Ш х В х Г)	106 х 85 х 66 мм
Кількість комутацій під навантаженням, не менше	10 000 циклів
Кількість комутацій без навантаження, не менше	500 000 циклів
Ступінь захисту за ГОСТ 14254	IP20
Комплект поставки	реле — 1 шт, інструкція та техпаспорт — 1 шт, пакувальна коробка — 1 шт

Два режима работы
Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите
Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки
ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании
Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования
В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:
- регулируемое максимальное количество срабатываний защиты подряд;
- регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний
Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Основные характеристики
Категория продукции	Реле напряжения
Ток, А	3х63
Способ монтажа	На DIN-рейку
Количество фаз	3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозащита	Есть
TrueRMS	Есть
Проф. задержка отключения	Есть
Нижний предел напряжения	120-210 В
Верхний предел напряжения	220-280 В
Номинальная мощность нагрузки	3 x 13 900 ВА
Время отключения нагрузки при снижении напряжения	0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения	не более 0,04 с
Время задержки включения нагрузки	3-600 с
Перекос (асимметрия) фаз	10-80 В
Время отключения при перекосе фаз	0-30 с
Напряжение питания	3 х 100–420 В ~ 50 Гц
Масса	0,43 кг ±10%
Габаритные размеры (Ш х В х Г)	106 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее	10 000 циклов
Количество коммутаций без нагрузки, не менее	500 000 циклов
Степень защиты по ГОСТ 14254	IP20
Комплект поставки	реле - 1 шт, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт
